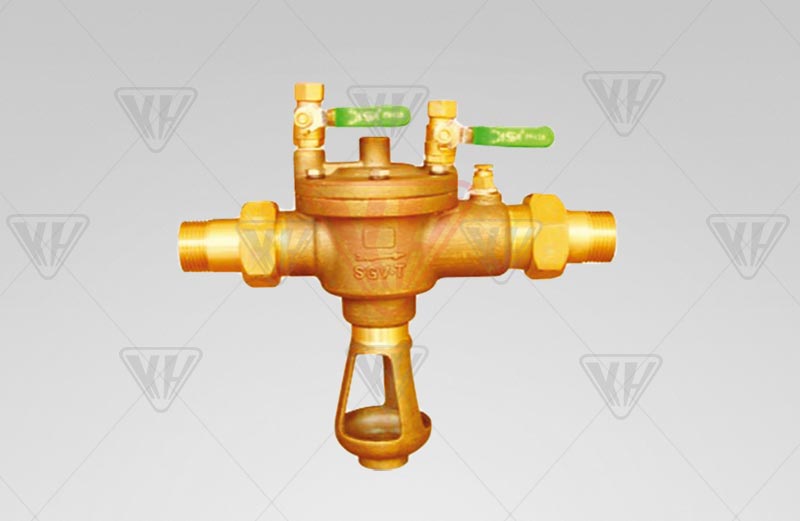

丝口倒流避免器
产品型号：HS11X-16T
公称通径：DN40~100mm
公称压力：PN1.0~1.6MPa
适用温度：0~80℃（如需要， ，，，，，可达200℃）
法兰标准：GB/T17241.6、GB/T9113
试验标准：GB/T 13927、API598
产品详情

一、产品先容：
       HS11X-16T丝口倒流避免器是磨练管道和断电时， ，，，，，自来水也经常中止， ，，，，，一旦供电恢复， ，，，，，自来水则变得又黄又脏， ，，，，，这是由于在断水历程中， ，，，，，从消防管道、无人栖身的楼宇或自来水管尚未使用的支管中的死水、锈水倒流所致 。。。为了让住民喝上清洁水， ，，，，，倒流避免器这一装置能有用阻止上述情形下脏水倒灌的爆发， ，，，，，既包管了住民饮水清静， ，，，，，又可节约水资源 。。。据中国修建标准设计院先容， ，，，，，建设部已修订有关国家标准， ，，，，，在修建供水管道上都要装置“倒流避免器” 。。。


 二、产品的结构：
       倒流避免器是由两级止回系统及一个排水泄压系统组成 。。。排水泄压系统上腔与第一级止回系统入口端毗连 。。。
       第一、二级止回系统主要由阀体、进水口讨论、阀瓣、密封垫、弹簧等组成 。。。
       排水泄压系统主要由阀盖、膜片、阀芯、密封垫、排水口、弹簧、空气隔阻器等组成， ，，，，，空气隔阻器出口必需接至排水管网或下水道中 。。。


 三、事情原理：
       倒流避免器是在二级止回系统增设一个排水泄压装置， ，，，，，这样纵然二级止回密封同时破损， ，，，，，其也能起到避免回流污染的作用 。。。其事情原理：
       1. 正常供水：
       a. 清洁市政生涯水从第一级止回系统经由排水器到第二级止回系统出口向用户供水， ，，，，，第一级止回系统入口高压水进入排水隔膜上腔， ，，，，，而隔膜下腔与第一级止回阀出口（第二级止回阀入口）相通， ，，，，，由于其保存一定的压差ΔP1=0.035MPa， ，，，，，推动阀瓣下移， ，，，，，排水器关闭， ，，，，，倒流避免器正常供水；；； ；； ；
      b. 当阀后管路无用户， ，，，，，水静止 。。。如入口压力坚持稳固， ，，，，，其前后保存压差， ，，，，，排水器仍呈关闭状态， ，，，，，如入口压力下降， ，，，，，中心腔和阀前压差ΔP1≤0.022MPa时， ，，，，，则排水器控制弹簧推开阀芯， ，，，，，翻开排水器让中心腔排水， ，，，，，使ΔP1坚持在0.035MPa 。。。

       2. 密封失灵时：
       a. 倒流避免器之后管网压力升高， ，，，，，凌驾阀前入口压力时， ，，，，，如第二止回阀密封完好无渗漏， ，，，，，高压水不会倒流， ，，，，，排水器隔膜上下坚持原来压差， ，，，，，排水器关闭， ，，，，，不泄压 。。。当第二级止回阀密封破损爆发渗漏， ，，，，，第二级止回阀之前压力升高， ，，，，，造成排水器隔膜上下压差减小， ，，，，，排水器翻开， ，，，，，排水泄压；；； ；； ；此时， ，，，，，如第一级止回阀同时密封破损， ，，，，，由于第二级止回阀倒流回的高压水已泄压减压， ，，，，，故不会倒流回第一级止回阀 。。。
       b. 当阀后压力高于阀前压力时， ，，，，，如供水压力一直下降， ，，，，，则排水器隔膜上部压力下降， ，，，，，清静排水器控制弹簧推动阀芯翻开排水器排水 。。。当入口压力下降至零或负压时， ，，，，，排水器完全翻开， ，，，，，水倾轧， ，，，，，空气从排水器进入真空腔， ，，，，，从而避免爆发虹吸倒流征象 。。。

       3. 本阀开启压力≤0.07MPa， ，，，，，规范划定在0.06～0.1MPa规模内， ，，，，，进水口止回阀事情压差为0.035MPa 。。。

主要形状及装置尺寸：

规格 DN(mm)

总长

收支水管径(in)

排水口管径(in)

重量(kg)

DN15

169

1/2

1/2

1.2

DN20

172

3/4

1/2

1.4

DN25

236

1

1/2

3.5

DN32

321

11/4

3/4

7

DN40

321

11/2

3/4

7

DN50

321

2

1

10
