公称通径：DN40～1000mm
公称压力：PN0.6～1.6MPa
主要材质：铸铁、碳钢、不锈钢、合金钢等
驱动方法：手动、蜗轮传动、电动、气动等
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
毗连法兰标准：GB/T 9113
压力温度品级：GB/T 12224-2005
试验磨练标准：GB/T 13927-2008
脱硫蝶阀应用规模：
可普遍用于水电、污水、修建、空调、石油、化工、食物、医药、轻纺、造纸、给排水等流体管线上作为调理和截流使用，，，并可籍由材质的更改，，，以适用于水、气、油等差别介质，，，适用温度-20～80℃。。通过替换阀板密封圈、O型圈、蝶板、转轴等材质，，，可适用多种介质和差别温度。。阀门自动控制装备有高品质电动执行机构或双作用气动执行器，，，可以实现自动与手动双重启闭功效。。

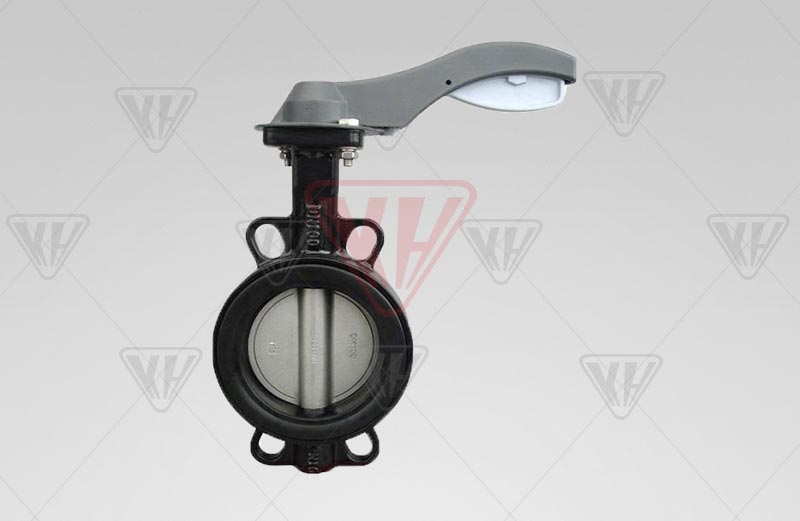

脱硫蝶阀结构特点：
主要结构由阀体，，，阀瓣，，，阀座，，，阀杆及传动操作机构等部件组成，，，阀座接纳可脱卸结构，，，并可凭证差别介质的物理化学特征，，，选用响应的耐高温，，，耐低温，，，耐侵蚀，，，耐光，，，耐老化材质。。
阀门球墨铸铁壳体内外外貌可接纳高温静电喷涂环氧树脂粉末涂层，，，涂层具有较高的耐侵蚀性能，，，与球墨铸铁基体具有极高的连系强度，，，涂层度为0.2—0.5mm.
1、接纳中线型结构无偏心设计，，，具有显著的操作扭矩低的特征，，，设置电动装置时的经济性显著；； ；；；；
2、设计合理，，，结构紧凑，，，装置拆卸简朴，，，便于维修；； ；；；；
3、接纳衬胶结构，，，蝶板圆周形密封面细密加工至较高的光洁度，，，对橡胶阀座的摩擦系数极低，，，阀门使用寿命较长；； ；；；；
4、阀板密封面流态特征呈线性状态，，，具有较小的流阻系数，，，阀门流阻�。。�； ；；；；
5、奇异设计的模压橡胶阀座具有极佳的平衡性和支持性，，，有用阻止受力不均造成的对橡胶的破损，，，阀门处全关位置时，，，橡胶处于****的压缩状态以坚持零走漏；； ；；；；
6、阀门两头口橡胶密封面突出球墨铸铁法兰面，，，阀门在管道装置时无需特另外橡胶密封垫片
7、蝶阀的操作机构选用无邪；； ；；；；
8、蝶阀外观细腻耐侵蚀性好。。
主要形状毗连尺寸 单位：mm
|
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
|
DO |
n-d |
DO |
n-d |
DO |
n-d |
||||||
|
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
572 |
270 |
280 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
250 |
68 |
206 |
646 |
270 |
280 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
738 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
78 |
248 |
761 |
380 |
420 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
102 |
289 |
877 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
114 |
320 |
938 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
127 |
343 |
993 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
165 |
478 |
1476 |
640 |
660 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
190 |
525 |
1533 |
640 |
660 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
38-39 |
|
1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
